SISTEM BAHAN BAKAR BENSIN

1)  Sistem Bahan Bakar Mekanik

    Sistem bahan bakar berfungsi untuk mencampur udara dan bahan bakar dan mengirim campuran tersebut dalam bentuk kabut ke ruang bakar. Dilihat dari cara pemasukan campuran udara dan bahan bakar tersebut ada dua macam. Cara pertama, masuknya campuran udara dan bahan bakar dengan cara dihisap, sedang cara kedua masuknya campuran udara dan bahan bakar dengan cara diinjeksikan. Cara pertama biasa disebut sistem bahan bakar konvensional, sedang cara kedua disebut sistem injeksi bahan bakar. Sistem injeksi bahan bakar dapat dibagi menjadi sistem bahan bakar mekanik dan sistem injeksi bahan bakar secara elektronik dan biasa disebut EFI (Electronic Fuel Injection).

2) Komponen Sistem Bahan Bakar Mekanik
     Komponen sistem bahan bakar konvensional terdiri atas : tanki bahan bakar, saluran bahan bakar, chacoal canister (hanya beberapa model saja), saringan bahan bakar, pompa bahan bakar, dan karburator.

a).  Tangki bahan bakar.
     Pada umumnya tangki bahan bakar terbuat dari lembaran baja yang tipis. Penempatan tangki bahan bakar biasanya diletakkan di bagian belakang kendaraan untuk mencegah bocoran apabila terjadi benturan. Namun ada beberapa kendaraan yang letak tangki bahan bakarnya di tengah. Bagian dalam tangki dilapisi bahan pencegah karat.  Disamping itu tangki juga dilengkapi dengan penyekat (separator) untuk mencegah perubahan permukaan bahan bakar pada saat kendaraan melaju di jalan yang tidak rata. Lubang saluran masuk bahan bakar ke saluran utama terletak 2-3 cm dari dasar tangki untuk mencegah endapan dan air dalam bensin ikut terhisap ke dalam saluran.


 b). Saluran bahan bakar
      Pada sistem bahan bakar terdapat tiga saluran bahan bakar yaitu : saluran utama yang menyalurkan bahan bakar dari tangki ke pompa bahan bakar, saluran pengembali yang menyalurkan bahan bakar kembali dari karburator ke tangki, dan saluran uap bahan bakar yang menyalurkan gas HC (uap bensin) dari dalam tangki bahan bakar ke charcoal canister. Untuk mencegah kerusakan saluran bahan bakar yang disebabkan oleh benturan, biasanya saluran bahan  bakar dilengkapi dengan pelindung. Saluran bahan bakar yang menghubungkan karburator dengan pompa bahan bakar menggunakan selang karet karena adanya getaran mesin.

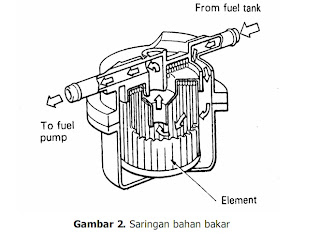

c). Saringan bahan bakar
     Saringan bahan bakar ditempatkan antara tangki dengan pompa bahan bakar yang berfungsi untuk menyaring kotoran atau air yang mungkin terdapat di dalam bensin. Dalam saringan terdapat elemen yang berfungsi untuk menghambat kecepatan aliran bahan bakar, mencegah masuknya air dan kotoran masuk ke karburator. Partikel kotoran yang besar mengendap di dasar saringan, sedang partikel yang kecil disaring oleh elemen.



 d). Pompa bahan bakar
       Pompa bahan bakar yang biasa digunakan pada motor bensin adalah pompa bahan bakar mekanik dan pompa bahan bakar listrik.

Gambar 3. Pompa bahan bakar mekanik

        Pompa bahan bakar mekanik digerakkan oleh mesin itu sendiri, sedang pompa bahan bakar listrik  digerakkan dengan arus listrik. Ada dua jenis pompa bahan  bakar mekanik yaitu pompa bahan bakar yang dilengkapi dengan saluran pengembali dan pompa bahan bakar tanpa saluran pengembali. Namun demikian konstruksi dan cara kerjanya sama. Pada mesin-mesin terdahulu umumnya saluran pengembali ada di karburator, sedang mesin-mesin sekarang saluran pengembalinya ada di pompa bahan bakar.
         Adapun cara kerja pompa bahan bakar mekanik dapat dijelaskan sebagai berikut :

        Apabila rocker arm ditekan oleh nok, diafragma tertarik ke bawah sehingga ruang di atas difragma menjadi hampa. Katup masuk terbuka dan bahan bakar akan mengalir ke ruang diafragma. Pada saat ini katup keluar tertutup.

        Pada saat nok tidak menyentuh rocker arm, diafragma bergerak ke atas sehingga bahan bakar yang ada di ruang difragma terdorong ke luar melalui katup keluar dan terus ke karburator. Tekanan
penyaluran sekitar 0,2 s.d. 0,3 kg/cm2

        Apabila bahan bakar pada karburator sudah cukup maka diafragma tidak terdorong ke atas oleh pegas dan pull rod pada posisi paling bawah, karena tekanan pegas sama dengan tekanan bahan bakar. Pada saat ini rocker arm tidak bekerja meskipun poros nok berputar sehingga diafragma diam dan pompa tidak bekerja.
          Berbeda dengan pompa bahan bakar mekanik, pompa bahan bakar listrik dapat ditempatkan di mana saja dengan tujuan untuk menghindari panas dari mesin. Pompa bahan listrik langsung bekerja setelah kunci kontak di ON-kan. Jenis pompa bahan bakar listrik bermacam-macam antara lain : model diafragma, model plunger, model sentrifugal dan sebagainya. Pada modul ini akan dibahas pompa bahan bakar model diafragma.


        Apabila kunci kontak diputar pada posisi ON, akan terjadi kemagnetan pada solenoid yang menyebabkan diafragma tertarik  ke atas sehingga bahan bakar masuk melalui katup masuk. Pada saat yang sama platina membuka karena tuas platina dihubungkan dengan rod sehingga kemagnetan pada solenoid hilang. Akibatnya diafragma bergerak ke bawah mendorong bahan bakar keluar melalui katup buang.

e). Charcoal canister
        Charcoal canister berfungsi untuk menampung sementara uap bensin  yang berasal dari ruang pelampung pada karburator dan uap bensin yang dikeluarkan dari saluran  emission pada saat tekanan di dalam tangki naik karena bertambahnya temperatur di dalam internal canister agar tidak terbuang keluar. Uap bensin yang ditampung oleh charcoal canister dikirim langsung ke intake manifold, kemudian ke ruang bakar untuk dibakar pada saat mesin hidup.



         Turunnya temperatur sekeliling juga menghasilkan rendahnya tekanan di dalam tangki  bensin, menyebabkan uap bensin di dalam canister terhisap kembali ke dalam tangki untuk mencegah uap bensin terbuang keluar. Untuk menjamin agar kapasitas canister dapat bekerja dengan sempurna, beberapa model dilengkapi dengan dua charcoal canister.


3) Karburator
a). Macam-macam Karburator
         Karburator berfungsi untuk merubah bahan bakar dalam bentuk cair menjadi kabut bahan bakar  dan mengalirkan ke dalam silinder  sesuai dengan kebutuhan mesin. Karburator mengirim sejumlah campuran udara dan bahan bakar melalui intake manifold menuju ruang bakar sesuai dengan beban dan putaran mesin.
(1)  Dilihat dari tipe venturi, karburator dapat dibedakan menjadi :
       (a) Karburator dengan venturi tetap (fixed venturi)


        Karburator dengan venturi tetap (fixed venturi) dewasa ini masih banyak digunakan karena konstruksinya sederhana. Sifat utama karburator tersebut menggunakan sebuah venturi tetap dengan diameter tertentu. Besarnya vakum yang dihasilkan oleh udara yang mengalir melalui venturi tersebut sesuai dengan kecepatan aliran. Kecepatan aliran dipengaruhi oleh beban mesin dan pembukaan katup gas. Keadaan tersebut akan mempengaruhi banyak sedikitnya bahan bakar yang keluar dari venturi. (b) Karburator variable venturi


         Karburator variable venturi menggunakan sistem dimana  permukaan venturi dikontrol sesuai dengan banyaknya udara yang dihisap. Salah satu keistimewaan karburator tersebut adalah perubahan membukanya venturi sama saat kecepatan rendah dan sedang, serta pada beban ringan dan sedang. Dengan alasan tersebut volume bahan bakar berubah sesuai dengan volume udara yang masuk dan tahanan udara yang masuk menjadi kecil. Dengan demikian dapat memudahkan untuk mencapai output yang  tinggi. Tingkat aliran udara yang dihisap melalui karburator variable venturi seperti diperlihatkan pada grafik di bawah ini.



        Dibanding dengan karburator fixed venturi, maka karburator variable venturi mempunyai  tingkat aliran udara yang tetap   (adanya tahanan pada aliran udara) yang memotong daerah full pada rpm mesin, sehingga  diperoleh suatu campuran yang baik antara udara dan bahan bakar.

(c) Karburator air valve venturi



         Pada karburator air valve venturi, membukanya air valve dikontrol dengan besarnya udara yang dihisap. Konstruksinya berbeda dengan karburator variable venturi, tetapi cara kerjanya sama. Karburator jenis air valve  mempunyai dasar karburator arus  turun dua barrel (down draft double barrel), tetapi konstruksi dan cara kerjanya sama dengan sistem secondary yang dimodifiksai. Katup udara terpasang di dalam silinder secondary dan membukanya air valve bervariasi sesuai dengan jumlah udara yang dihisap.  Kevakuman pada nosel utama dikontrol agar bekerjanya konstan. Karburator jenis ini tidak mempunyai tahanan aliran  udara pada venturi sehingga keuntungannya mampu menghasilkan output yang besar. Disamping itu, membuka dan menutupnya katup throttle secara mekanik maka diafragma tidak diperlukan lagi.

(2)  Dilihat dari arah masuk campuran udara dan bahan bakar :
       (a) Karburator arus turun



         Pada karburator arus turun, arah masuknya campuran udara dan bahan bakar adalah ke bawah (down draft). Karburator jenis ini banyak digunakan karena tidak ada kerugian gravitasi.

(b) Karburator arus datar



         Pada karburator arus datar, arah masuknya campuran udara dan bahan bakar adalah ke samping (side draft). Karburator tersebut pada umumnya digunakan pada mesin yang memiliki output yang
tinggi.

(3)  Dilihat dari jumlah barel, karburator dapat dibedakan menjadi:
       (a) Karburator single barel



        Pada karburator single barel, semua kebutuhan bahan bakar pada berbagai putaran mesin dilayani oleh satu barel. Padahal  pada putaran mesin rendah, diameter venturi yang besar akan lebih lambat menghasilkan tenaga dibanding diameter venturi yang kecil. Sebaliknya diameter venturi yang  kecil hanya mampu memenuhi kebutuhan bahan bakar pada putaran mesin tertentu, tetapi pada putaran rendah lebih cepat menghasilkan tenaga. Untuk mengatasi permasalahan tersebut maka diciptakan karburator double barel.
(b) Karburator double barel
        Pada putaran rendah, karburator double barel cepat menghasilkan tenaga (output) karena yang bekerja hanya primary venturi yang mempunyai diameter venturi kecil. Pada putaran tinggi, baik prymary maupun secondary venturi bekerja bersama-sama sehingga output yang  dicapai akan tinggi karena total diameter venturinya besar. Disamping itu kecepatan aliran maksimal pada venturi karburator double barel dibanding karburator single barel lebih kecil sehingga kerugian gesekannyapun lebih kecil.


b). Prinsip Kerja Karburator
        Prinsip dasar karburator sama dengan prinsip pengecatan dengan penyemprotan.

      Pada saat udara ditiup melalui bagian ujung pipa penyemprot, tekanan di dalam pipa akan turun (rendah). Akibatnya cairan yang ada di dalam tabung akan terhisap keluar dan membentuk partikel-partikel kecil saat terdorong oleh udara. Semakin cepat aliran udara, maka semakin rendah tekanan udara pada ujung pipa sehingga semakin banyak cairan bahan bakar  yang keluar dari pipa.
        Prinsip kerja karburator berdasarkan hukum-hukum fisika seperti : Qontinuitas dan Bernauli. Apabila suatu fluida mengalir melalui suatu tabung, maka banyaknya fluida atau debit aliran (Q) adalah :

  Q = A.V                                           konstan
  Q = debit aliran                                 m3/detik
  A = luas penampang tabung              (m2)
  V = kecepatan aliran                         (m/detik)




           Konstruksi dasar karburator dapat dilihat pada gambar diatas.   Bagian karburator yang diameternya menyempit (bagian A) disebut venturi. Pada bagian ini kecepatan aliran udara yang masuk semakin tinggi sehingga kevakumannya semakin rendah. Dengan demikian pada bagian venturi bahan bakar yang dapat terhisap semakin banyak.

c). Cara Kerja Karburator
        Untuk memenuhi kebutuhan kerjanya, pada karburator terdapat beberapa sistem yaitu :
(1)  Sistem pelampung
(2)  Sistem Stasioner dan Kecepatan Lambat
(3)  Sistem Kecepatan Tinggi Primer
(4)  Sistem Kecepatan Tinggi Sekunder
(5)  Sistem Tenaga (Power System)
(6)  Sistem Percepatan
(7)  Sistem Cuk
(8)  Mekanisme idel cepat
(9)  Hot Idle Compensator
(10)  Anti Dieseling
(11)  Daspot
(12)  Deceleration Fuel Cut Off System

      Untuk mempermudah dalam analisa kerusakan  atau gangguan yang disebabkan karburator, maka  perlu diuraikan atau dijelaskan  masing-masing sistem  yangada pada karburator.

(1) Sistem Pelampung
        Sistem pelampung diperlukan untuk menjaga agar permukaan bahan bakar pada ruang pelampung selalu konstan. Pada ruang pelampung terdapat pelampung  (float)  dan jarum pelampung (needle valve).




        Pelampung dapat bergerak naik turun sesuai dengan tinggi permukaan bahan bakar, sedang jarum pelampung berfungsi untuk membuka dan menutup saluran bahan bakar yang berasal dari pompa bahan bakar. Apabila permukaan bahan bakar di dalam ruang pelampung turun, maka pelampung akan turun sehingga jarum pelampung  membuka saluran masuk. Akibatnya bahan bakar yang berasal dari pompa bahan bakar mengalir masuk ke ruang pelampung. Selanjutnya apabila permukaan bahan bakar dalam ruang pelampung naik,  maka pelampung ikut naik sehingga jarum pelampung menutup saluran bahan bakar. Akibatnya aliran bahan bakar terhenti. Demikian seterusnya sehingga permukaan bahan bakar diharapkan selalu konstan walaupun putaran mesin berubah-ubah.  Dalam kenyataannya jarum pelampung terdiri atas katup jarum, pegas dan pin. Pada katup jarum terdapat pegas yang berfungsi untuk mencegah pembukaan katup jarum pada saat kendaraan terguncang.

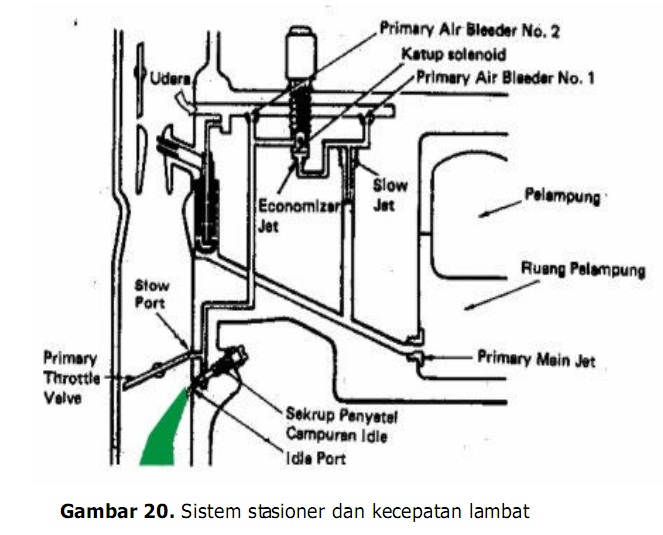

(2) Sistem Stasioner dan Kecepatan lambat




        Pada saat mesin berputar stasioner, bahan bakar mengalir dari ruang pelampung melalui primary main jet, kemudian ke slow jet, economizer jet, dan akhirnya ke ruang bakar melalui idle port.         Kemudian pada saat pedal gas ditekan sedikit, maka katup gas akan membuka lebih lebar sehingga aliran bahan bakar dari ruang pelampung tersebut masuk ke ruang bakar selain melalui idle port juga  melalui slow port.

(3) Sistem kecepatan Tinggi Primer
        Pada saat pedal gas dibuka lebih lebar, aliran bahan bakar dari ruang pelampung langsung menuju primary main nozle (nosel utama primer). Sementara dari idel port dan slow port tidak lagi mengeluarkan bahan bakar karena kevakuman pada idel port dan slow port lebih rendah dari  pada di daerah prymary main nozle.



        Pada saat pedal gas dibuka lebih lebar, aliran bahan bakar dari ruang pelampung langsung menuju  primary main nozle (nosel utama primer). Sementara dari idel port dan slow port tidak lagi mengeluarkan bahan bakar karena kevakuman pada idel port dan slow port lebih rendah dari pada di daerah prymary main nozle.

(4) Sistem Kecepatan Tinggi Sekunder




        Pada saat pedal gas dibuka penuh, maka katup gas sekunder (secondary throttle valve) terbuka sehingga bahan bakar keluar selain dari nosel utama primer juga melalui nosel utama sekunder. Dengan demikian jumlah bahan bakar yang masuk lebih banyak lagi, karena dari kedua nosel mengeluarkan bahan bakar.
(5) Sistem Tenaga



        Prymary high system mempunyai perencanaan untuk pemakaian bahan bakar yang ekonomis. Apabila mesin harus mengeluarkan tenaga yang besar, maka harus ada t ambahan bahan bakar ke prymary high speed system. Tambahan bahan bakar disuplai oleh power sistem (sistem tenaga) sehingga campuran udara dan bahan bakar menjadi kaya (12-13 : 1).
        Apabila katup gas hanya terbuka sedikit, kevakuman pada intake manifold besar, sehingga power piston akan terhisap pada posisi atas. Hal tersebut akan menyebabkan power spring (B) menekan power valve sehingga power valve tertutup.
        Apabila katup gas dibuka lebih lebar, maka kevakuman pada intake manifold akan berkurang  sehingga kevakuman tersebut tidak mampu melawan tegangan pegas power valve (spring A). Akibatnya power piston akan menekan power valve sehingga saluran power jet terbuka. Pada keadaan seperti ini bahan bakar disuplai dari prymary main jet dan power jet.



(6) Sistem Percepatan
        Pada saat pedal gas diinjak secara tiba-tiba,katup gas akan membuka secara tiba-tipa pula, sehingga aliran udara akan menjadi lebih cepat. Sementara bahan bakar mengalir lebih lambat karena berat jenis bahan bakar lebih rendah dari pada udara sehingga campuran menjadi kurus. Padahal pada keadaan tersebut dibutuhkan campuran yang kaya.  Untuk itu pada karburator dilengkapi dengan sistem percepatan.



      Pada saat pedal gas diinjak secara tiba-tiba, plunger pompa akan bergerak turun menekan bahan bakar yang ada di ruangan di bawah plunger pompa. Akibatnya bahan bakar akan mendorong outlet steel ball dan discharge weight, sehingga bahan bakar keluar melalui pump jet menuju ruang bakar.
        Setelah melakukan penekanan, plunger pump kembali ke posisi semula karena adanya pegas yang ada di bawah plunger pompa.  Akibatnya bahan bakar yang ada di ruang pelampung terhisap melalui inlet steel ball.

(7) Sistem Cuk
        Pada saat mesin dingin, bahan bakar tidak akan menguap dengan baik dan sebagian campuran udara dan bahan bakar yang mengalir akan mengembun pada dinding intake manifold karena intake manifold dalam keadaan dingin. Keadaan tersebut akan mengakibatkan campuran udara dan  bahan bakar menjadi kurus sehingga mesin sukar hidup. Sistem cuk membuat campuran udara dan bahan bakar menjadi kaya (1:1) yang disalurkan ke dalam silinder apabila mesin masih dingin. Ada dua sistem cuk yang biasa digunakan pada karburator yaitu sistem cuk manual dan sistem cuk otomatis.
(a)  Sistem Cuk Manual
        Pada sistem cuk manual untuk membuka dan menutup katup cuk digunakan linkage yang dihubungkan ke ruang kemudi. Apabila pengemudi akan membuka atau menutup katup cuk cukup menarik atau menekan tombol cuk yang ada pada instrumen panel (dashboard)



(b)  Sistem Cuk Otomatis

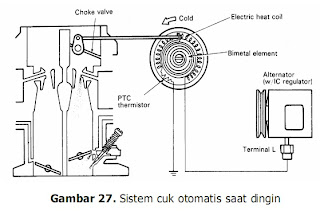

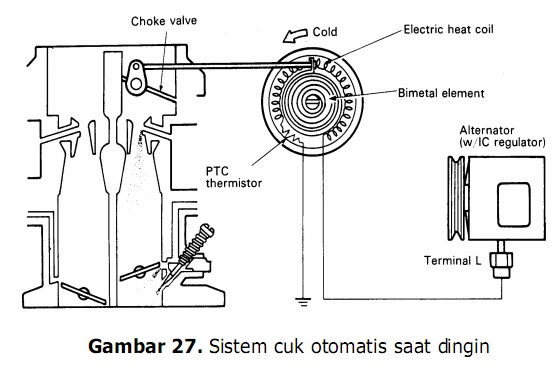

        Pada sistem cuk otomatis, katup cuk membuka dan menutup secara otomatis tergantung dari temperatur mesin. Pada umumnya sistem cuk  otomatis yang digunakan pada karburator ada dua macam yaitu : sistem pemanas dari exhaust dan sistem electric.
Pada saat mesin distart katup cuk tertutup rapat hingga temperatur di ruang mesin mencapai 25° C. Apabila mesin dihidupkan dalam keadaan katup cuk menutup maka akan terjadi kevakuman di bawah katup cuk.  Hal tersebut akan menyebabkan bahan bakar keluar melalui prymary low dan high speed system dan campuran menjadi kaya.



         Setelah mesin hidup, pada terminal L timbul arus dari voltage regulator, arus tersebut akan mengalir ke choke relay sehingga menjadi ON. Akibatnya arus dari ignition switch mengalir melalui choke relay menuju ke masa electric heat coil.  Apabila electric heat coil membara/panas maka  bimetal element akan mengembang dan akan membuka choke valve.



       PTC berfungsi untuk mencegah arus yang berlebihan yang mengalir dari electric heat coil, apabila katup cuk telah  terbuka (temperatur di dalam rumah pegas telah mencapai 100° C)

(8) Mekanisme Idel Cepat
        Mekanisme idel cepat diperlukan untuk menaikkan putaran idel pada saat mesin masih dingin dan katup cuk dalam keadaan menutup.


        Apabila katup cuk menutup penuh dan katup throttle ditekan sekali, kemudian dibebaskan, maka pada saat yang sama, fast idel cam yang dihubungkan dengan cuk melalui rod berputar berlawanan arah jarum jam. Kemudian fast idel cam menyentuh cam follower yang dihubungkan dengan katup throttle sehingga katup throttle akan membuka sedikit.

(9) Hot Idel Compensator (HIC)
        Apabila kendaraan berjalan lambat dan temperatur di sekelilingnya tinggi, maka temperatur di dalam komponen mesin akan naik. Hal tersebut akan menyebabkan bahan bakar dalam ruang pelampung banyak yang menguap dan masuk ke intake manifold. Akibatnya campuran udara dan bahan bakar menjadi gemuk sehingga memungkinkan putaran idel kasar. Oleh karena itu pada karburator perlu dilengkapi dengan HIC untuk mengatasi masalah tersebut.




        Pada saat temperatur mesin naik, maka bimetal membuka thermostatic valve, sehingga udara dari air horn mengalir ke dalam intake manifold melalui saluran udara dalam flange sehingga campuran udara dan bahan bakar menjadi normal kembali. Katup thermostatic mulai membuka apabila temperatur di sekeliling elemen bimetal telah mencapai 55° C dan akan membuka penuh pada temperatur 75° C.

(10)  Anti Dieseling
        Dieseling  adalah berputarnya mesin setelah kunci kontak dimatikan. Meskipun kunci kontak telah dimatikan, mesin masih  bisa  hidup karena pada ruang bakar ada panas (bara api). Terjadinya proses pembakaran bukan karena nyala api dari busi, tetapi dari tumpukan karbon  (deposit) yang membara. Adapun cara kerja anti dieseling adalah sebagai berikut :


       Apabila kunci kontak di ON kan, maka arus akan mengalir dari baterai ke solenoid sehingga selonoid akan menjadi magnit. Akibatnya katup tertarik sehingga saluran pada economiser jet terbuka dan bahan bakar dapat mengalir ke idle port. Setelah kunci kontak dimatikan, arus yang ke solenoid tidak ada sehingga kemagnitannya hilang. Akibatnya katup solenoid turun ke bawah karena adanya pegas sehingga saluran  pada economiser jet tertutup. Dengan demikian tidak akan terjadi dieseling karena bahan bakar tidak dapat mengalir ke idle port.



(11)  Dashpot
        Apabila mesin sedang berputar pada putaran tinggi, kemudian tiba-tiba kunci kontak dimatikan, maka pada ruang bakar akan  terjadi kelebihan bahan bakar. Bahan bakar masuk ke ruang bakar dalam jumlah  banyak karena kevakuman yang terjadi di bawah katup throttle cukup tinggi. Hal tersebut dapat terjadi karena katup throttle pada  posisi menutup, sementara putaran mesin masih tinggi.



       Fungsi dashpot adalah untuk memperlambat penutupan katup throttle dari putaran tinggi, sehingga tidak akan menambah emisi gas buang. Adapun cara kerjnya adalah sebagai berikut : ?  Selama pengendaraan berjalan normal, tidak ada vakum pada TP port, sehingga pegas dalam TP port menekan diafragma ke kiri menggerakkan TP adjusting screw ke kiri. ?  Selama perlambatan, tuas pengait pada katup throttle menyentuh adjusting screw, mencegah katup throttle menutup penuh. Kemudian vakum dari TP port bekerja pada diafragma melalui jet memungkinkan katup throttle berangsur-angsur menutup.

(12)  Deceleration Fuel Cut-Off System
        Pada saat deselerasi, throttle valve akan menutup rapat sementara putaran mesin masih tinggi. Hal tersebut mengakibatkan bahan bakar yang masuk ke ruang bakar lebih banyak sehingga campuran menjadi gemuk. Untuk itu pada karburator perlu dilengkapi dengan “Deceleration Fuel Cut-Off System“ yang berfungsi menutup aliran bahan bakar dari slow port sehingga konsentrasi CO dan HC dapat diturunkan.
        Selama pengendaraan normal dengan putaran mesin di bawah 2000 rpm, solenoid valve pada posisi ON. Pada saat ini saluran bahan bakar pada slow port terbuka karena s olenoid mendapat masa dari Emission Control Computer.
     Apabila putaran mesin mencapai 2000 rpm atau lebih,    Emission Control Computer akan menghubungkan arus solenoid ke masa melalui vacuum switch. Pada saat ini vacuum switch pada posisi ON karena  vacuum pada TP port lebih kecil dari 400 mmHg.



       Apabila pada putaran mesin di atas 2000 rpm, kemudian pedal gas  tiba-tiba  dilepas (deselerasi) maka vacuum pada TP port akan lebih besar dari 400 mmHg, vacuum switch akan OFF dan solenoid valve tidak mendapat masa sehingga solenoid valve menutup saluran bahan bakar yang ke slow port.
      Apabila putaran mesin mencapai 2000 rpm , maka solenoid valve akan mendapat masa dari emission control computer kembali sehingga saluran bahan bakar yang ke slow port dan idle port terbuka dan bahan bakar akan mengalir kembali. Hal tersebut untuk mencegah mesin mati dan mempertahankan agar mesin dapat hidup pada putaran idle.
